Воздух-вода

Тепловой насос «воздух-вода» берёт тепло из наружного воздуха и передаёт его водяной системе отопления дома — тёплому полу, радиаторам или фанкойлам. То же устройство нагревает и горячую воду для крана. Таким образом из одной системы можно получить сразу отопление, горячую воду и, при желании, летнее охлаждение.

Система состоит из двух частей. Наружный блок располагается у стены дома или на фундаменте и содержит компрессор и теплообменник, который забирает тепло из холодного воздуха. Внутренний блок, или гидромодуль, находится в техническом помещении и передаёт тепло воде системы отопления. Устройства различаются по тому, где циркулирует хладагент: в сплит-решении компрессор находится снаружи, а трубы с хладагентом идут в дом, в моноблочном решении весь контур хладагента находится в наружном блоке, и в дом заходит только водяная труба.

Тепловой насос не производит тепло сжиганием, а перемещает его. Именно поэтому из одного киловатт-часа электроэнергии получается несколько киловатт-часов тепла — коэффициент преобразования тепла у устройств на этой странице составляет в зависимости от модели примерно 3,6–5,1.

Тепловой насос «воздух-вода» предназначен для основного отопления дома. Наиболее естественно он подходит:

• • для нового частного дома, где водяная система отопления и техническое помещение предусмотрены заранее;
• • на замену старому котлу — жидкотопливный, газовый, электрический или твердотопливный котёл меняется, а имеющаяся система радиаторов остаётся;
• • для дома, где одним устройством хотят решить и отопление, и горячую воду, и охлаждение;
• • для участка, где скважина или грунтовый контур для грунтового теплового насоса не помещаются или обходятся слишком дорого.

Если в доме нет водяной системы отопления — например, в старом доме с печным отоплением или в квартире —, то решение «воздух-вода» означает и строительство всего трубопровода с радиаторами. В таком случае стоит рассмотреть и тепловой насос воздух-воздух, который требует значительно меньших вложений.

В плохо утеплённом доме тепловой насос работает, но тогда нужна большая мощность и более высокая температура подачи, что снижает экономию. Перед выбором устройства стоит проверить состояние крыши и окон.

Все три берут тепло из окружающей среды, но различаются тем, откуда тепло поступает и куда оно отдаётся.

Тепловой насос воздух-воздух

Берёт тепло из наружного воздуха и подаёт тёплый воздух прямо в помещение. Самый дешёвый и быстрый в установке, хорошо отапливает помещения со свободной планировкой, но не готовит горячую воду и не распределяет тепло равномерно за закрытые двери. Отлично подходит как дополнительное отопление или для квартиры.

Тепловой насос воздух-вода

Берёт тепло также из наружного воздуха, но отдаёт его в воду системы отопления. Отапливает весь дом равномерно, готовит горячую воду и заменяет котёл. Вложение больше, чем у насоса «воздух-воздух», но существенно меньше, чем у грунтового, поскольку земляных работ и скважины не требуется.

Грунтовый тепловой насос

Берёт тепло из грунта или скважины. Зимой его эффективность самая стабильная, поскольку температура земли не колеблется, но бурение или укладка грунтового контура заметно увеличивают первоначальные вложения и требуют места на участке.

Фильтр «Горячая вода» слева делит устройства этой страницы на две группы.

Со встроенным бойлером ГВС, то есть решение «всё в одном» — внутренний блок и бойлер горячей воды в одном корпусе, готовый комплект. В техническое помещение ставится один шкаф, вмещающий, например, бойлер на 180 литров. Подходит, если в доме ещё нет решения для горячей воды или если старый бойлер всё равно нуждается в замене. Монтаж проще, а результат компактнее.

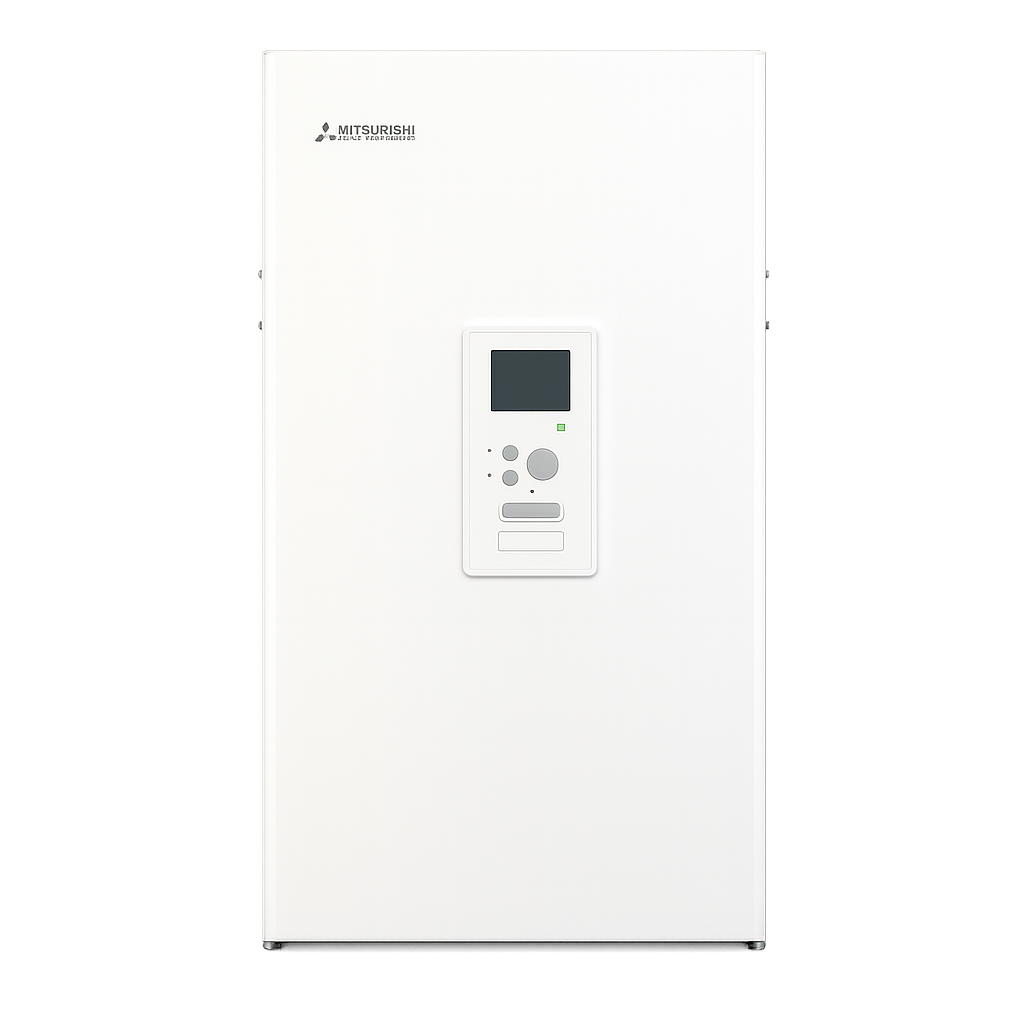

Без бойлера ГВС, то есть гидробокс — только внутренний блок, который подключается к имеющемуся бойлеру или накопителю. Подходит, если в доме уже есть хороший бойлер горячей воды или если вы хотите сами выбрать его объём. Цена устройства ниже, но нужно учесть стоимость бойлера, если его ещё нет.

Если потребность в горячей воде большая — например, ванна и несколько санузлов —, то отдельно подобранный бойлер большего объёма обычно работает лучше, чем стандартный объём решения «всё в одном».

Подходит для обоих — вопрос только в том, насколько горячую воду требует система. Чем ниже температура подачи, тем выше эффективность теплового насоса и тем меньше счёт за электроэнергию.

• • Тёплый пол (примерно 30–35 °C) — идеален для теплового насоса. Именно здесь действуют лучшие коэффициенты эффективности и классы энергоэффективности производителей.
• • Большие радиаторы (примерно 40–45 °C) — работает хорошо, эффективность немного ниже.
• • Старые небольшие радиаторы (55–70 °C) — работает, но экономия остаётся скромнее.

При замене старого котла обычно не нужно перестраивать всю систему. Часто достаточно заменить несколько самых маленьких радиаторов и настроить кривую отопления ниже. Радиатор отдаёт тепло и при 45 градусах — просто в течение более длительного цикла, что рабочему режиму теплового насоса даже подходит.

Именно поэтому класс энергоэффективности устройств указывают для двух режимов: W35 обозначает напольное отопление, а W55 — радиаторное.

Тепловой насос «воздух-вода» выбирают не по квадратным метрам «на мороз», а по фактической потребности дома в тепле. Учитывать нужно:

• • отапливаемая площадь и высота потолков;
• • уровень утепления — в новом доме примерно 40–50 Вт/м², в более старом частном доме 60–70 Вт/м² или больше;
• • тип системы отопления и необходимая температура воды;
• • размер семьи, то есть потребление горячей воды;
• • хотите ли вы летом также охлаждать.

В отличие от насоса «воздух-воздух», устройство «воздух-вода» не выбирают по самому холодному дню. Обычная практика — покрывать тепловым насосом примерно 90–95% годовой потребности в тепле, а самые сильные морозные периоды оставлять на встроенный в устройство электрический нагреватель. Так устройство большую часть сезона остаётся в своём самом эффективном рабочем диапазоне.

Избыточно мощное устройство постоянно включается и выключается, что изнашивает компрессор и повышает постоянные расходы. Недостаточно мощное устройство слишком часто работает с электрическим нагревателем, который съедает экономию. Современные инверторные устройства хорошо переносят умеренный запас мощности, поскольку способны регулировать мощность в широком диапазоне — на этой странице вы найдёте, например, модели с рабочим диапазоном 0,5–8 кВт.

Точный расчёт мы охотно сделаем сами. Пришлите данные дома и нынешние расходы на отопление, и мы предложим подходящий класс мощности.

COP, или коэффициент преобразования тепла, показывает, во сколько раз больше тепловой энергии отдаёт устройство по сравнению с потребляемой электроэнергией. COP 4 означает, что из 1 кВт·ч электроэнергии получено 4 кВт·ч тепла. У электрического радиатора этот показатель равен 1.

SCOP — это средний сезонный коэффициент. Для покупателя это более честное число, поскольку COP измеряют при одной определённой наружной температуре, а SCOP — за весь отопительный период, где есть и плюсовые, и минусовые градусы.

Класс энергоэффективности (от A+ до A+++) как раз и выводится из SCOP. Для устройств «воздух-вода» всегда важно, при какой температуре воды класс указан: W35 — это режим напольного отопления, а W55 — режим радиаторного отопления. Одно и то же устройство может быть A+++ при W35 и A++ при W55. На этой странице на карточке показан класс энергоэффективности в режиме W35, поэтому при сравнении предложений всегда стоит проверять, какой режим имеет в виду другой продавец.

При сравнении смотрите и на то, как ведёт себя тепловая мощность на морозе. Каталожный COP измеряют при +7 °C. Два устройства могут быть при этой температуре равными, но при −15 °C давать очень разную мощность. Всегда спрашивайте, какова теплоотдача при наружной температуре −15 °C.

Самый простой расчёт идёт через коэффициент преобразования тепла. Если средний сезонный SCOP равен 4, то на производство того же количества тепла уходит примерно вчетверо меньше электроэнергии, чем при прямом электрическом отоплении — будь то электрический котёл, электрические радиаторы или электрический бойлер.

На практике это означает примерно следующее:

• • вместо электрического котла или электрического отопления — самый большой выигрыш, расходы падают в разы;
• • вместо жидкотопливного котла — ощутимая экономия, к тому же исчезают заказ топлива и ёмкость для него;
• • вместо газового котла — экономия зависит от разницы цен на газ и электроэнергию, но добавляется возможность охлаждения и независимость от газовой трассы;
• • вместо твердотопливного котла — расходы на отопление могут остаться похожими, но исчезают заготовка дров, топка и зола.

Точная экономия зависит от утепления дома, температуры системы отопления и цены на электроэнергию, поэтому никаких обещаний нельзя дать, не зная данных вашего дома. Если вы пришлёте нам нынешние годовые расходы на отопление, мы рассчитаем сравнение с вашими числами.

Вложение можно разделить на меньшие части — на все представленные здесь устройства действует рассрочка, ежемесячный платёж указан у каждого товара.

Да. Представленные здесь устройства предназначены для климата Северных стран и работают в режиме обогрева примерно до −20…−25 °C наружной температуры, в зависимости от модели. У каждого товара рабочий диапазон указан отдельно.

На морозе тепловая мощность всё же снижается и эффективность падает — это физика, а не недостаток устройства. Именно поэтому в тепловых насосах «воздух-вода» есть электрический нагреватель, который автоматически включается в помощь в самые сильные морозы. В эстонском климате таких дней за сезон немного, поэтому их влияние на годовой счёт за электроэнергию остаётся небольшим.

В холодную погоду наружный блок время от времени выполняет цикл оттаивания — образовавшийся на теплообменнике лёд ненадолго растапливается. Это нормальная часть работы. Важно, чтобы талая вода могла свободно уходить из-под наружного блока и чтобы устройство было установлено достаточно высоко и его не засыпало снегом.

Если в доме остаются и старый котёл или каминная печь, их в большинстве случаев можно подключить с тепловым насосом в одну систему и использовать для покрытия пиковой нагрузки.

Большинство тепловых насосов «воздух-вода» умеют летом обращать цикл и вместо тёплой воды пускать в оборот прохладную. Возможность охлаждения всё же нужно отдельно уточнить при выборе устройства — не у всех моделей и комплектов она включена по умолчанию.

Как охлаждение работает на практике, зависит от того, что находится внутри дома:

• • Фанкойлы — самое эффективное решение, активно охлаждают воздух и удаляют также избыточную влагу.
• • Тёплый пол в режиме охлаждения — даёт приятную, бесшумную прохладу, но мощность скромная. Чтобы избежать конденсата, температуру воды нужно тщательно ограничивать, поэтому необходим датчик влажности.
• • Радиаторы — для охлаждения не подходят, так как на поверхности образовался бы конденсат.

Если охлаждение для вас важно, продумать его стоит уже при проектировании системы отопления. Быстрое и мощное охлаждение отдельных помещений часто дешевле даёт кондиционер.

Что нужно со стороны дома

• • место для наружного блока — свободно пропускающее воздух, на основании выше уровня снега или на настенном креплении;
• • техническое помещение или угол для внутреннего блока и бойлера, а также трап в полу или отвод конденсата;
• • электрическое подключение достаточной мощности с собственной защитой — электрическому нагревателю обычно нужно трёхфазное питание;
• • водяная система отопления, промытая и как следует развоздушенная.

Сама работа занимает обычно несколько дней. Монтажом занимается сертифицированный холодильный техник — работа с хладагентом регулируется законом, и при самовольном монтаже устройство теряет гарантию. Смотрите также страницу монтажа.

Обслуживание

Ежедневного внимания устройство не требует. От владельца в течение сезона оно ждёт лишь того, чтобы перед наружным блоком и под ним было свободное пространство и чтобы зимой перед воздухозабором не вырастал снежный вал.

Полноценное обслуживание раз в год сохраняет эффективность и действие гарантии: чистка теплообменников, проверка количества хладагента и давлений, проверка давления в системе и осмотр расширительного бака, а также проверка настроек автоматики. Ожидаемый срок службы хорошо обслуживаемого теплового насоса «воздух-вода» — примерно 15–20 лет.
